Configurasi Cisco Paket Tracer - Pertemuan 14







 Configurasi Cisco Paket Tracer 14





TOPOLOGI





Setting Router





Setting pada PC 0-1-2 dengan cara statis(isi sendiri)



Setting ip pada pc 3-4 dengan dhcp(otomastis)



Configurasi Cisco Paket Tracer - Pertemuan 12

Configurasi Cisco Paket Tracer 12

A. Packet Tracer - Navigating the IOS:

RANGKAIAN:

CLI:

HASIL

B. Configuring Initial Switch Settings

Rangkaian:

CLI S1:

CLI S2:

HASIL:

C.  Configure Initial Router Settings

RANGKAIAN:

CLI:

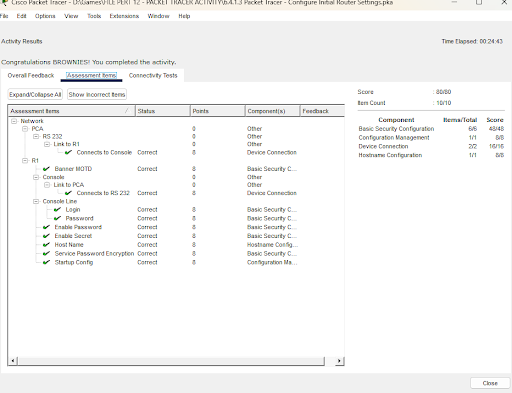

HASIL:

D. Connect a Router to a LAN


RANGKAIAN:

CLI R1:

CLI R2:

HASIL:

Configurasi Cisco Paket Tracer - Pertemuan 11

 Configurasi Cisco Router

Tugas 2 - Pertemuan 11

1. Cari dan jelaskan fungsi dari protokol tersebut:

A. ICMP = Internet Control Message Protocol adalah protokol jaringan yang bertanggung jawab untuk melaporkan kesalahan dengan cara menghasilkan serta mengirim pesan ke alamat IP sumber ketika ada masalah jaringan pada sistem.

Fungsi: Membantu pengaturan prosedur pada jaringan dan Menilai kinerja jaringan

B. POP3 = Post Office Protocol adalah Protokol incoming email satu arah yg mendownload pesan dari server ke lokal dan ketika selesai ia akan menghapus data asli dari server

Fungsi: menerima email dan menyimpan di dalam sebuah email server sampai user mengakses akun tersebut

C. SMTP = Simple Mail Transfer Protocol Adalah protokol yang digunakan untuk mengirim email dari lokal ke alamat penerima

Fungsi: melakukan komunikasi dengan server untuk mengirimkan email dari lokal ke server

D. FTP = File Transfer Protocol adalah Protokol yang bertugas untuk menjembatani pertukaran atau transfer informasi di dalam suatu komputer melalui jaringan dengan koneksi TCP (Transmission control protocol)

Fungsi: Mengunggah halaman website ke internet melalui web server, melakukan pengunduhan dan pengunggahan file

E. ARP = Address Resolution Protocol adalah Protokol yang digunakan untuk menemukan MAC address perangkat dari alamat IP yg diketahui,

Fungsi= untuk mencari tahu dan memberi tahu MAC address pada suatu komputer

2. DHCP Client dan DHCP Server

A. DHCP Client

DHCP adalah layanan yang secara  otomatis memberikan nomor ip kepada komputer yg memintanya, komputer yg memberikan Disebut DHCP Server , sedangkan yang meminta DHCP Client

Topologi untuk DHCP CLIENT

Lalu Masukan Configurasinya seperti gambar dibawah ini

Switch pada Kotak Hijau diberi nama BROWNIES

Setelah itu pada Switch di tengah

Pada Switch di tengah diberi nama Kukus

Jika Sudah memberikan IP Address akan muncul seperti ini

Kemudian check dengan perintah : " Show ip interface Brief"

Setelah selesai coba kita ping dari Switch(kukus) ke pc/laptop

B. DHCP CLIENT

Topologi

Lalu memulai konfigurasi routernya menuju client dengan int fa 0/0.

Lalu Konfigurasi DHCP Server

 Keterangan :

1. dhcp exclude = ip yang tidak akan diberikan kepada client

2. pool POOL-R1 = nama range yang kita buat

3. network = network dari ip yang akan kita beri ke client

4. default-router = informasi gateway yang akan diberikan ke client

5. dns-server = informasi dns server yang akan deberikan ke client

Setelah itu pergi ke PC , apakah sudah mendapatkan ip dan gateway.

PC 1

PC2

PC3

PC4

PC5

Sumber informasi yang didapatkan untuk mengerjakan tugas ini:

1. protocol:

https://www.hostinger.co.id/tutorial/perbedaan-pop3-imap-smtp-dan-port

https://sekawanstudio.com/blog/apa-itu-icmp/

https://www.baktikominfo.id/id/informasi/pengetahuan/smtp_pop3_imap_3_protokol_mail_server_yang_penting_untuk_disimak-794#:~:text=SMTP%20adalah%20protokol%20yang%20berfungsi,ada%20dalam%20server%20email%20Anda.

 https://www.biznetgio.com/news/apa-itu-ftp

2. DHCP

https://trialdi-blc.blogspot.com/2017/04/konfigurasi-dhcp-client.html?m=1

https://fahmidwi42.blogspot.com/2016/08/konfigurasi-dhcp-server-pada-router-di.html?m=1

Configurasi Cisco Packet Tracer - Pertemuan 10

Configurasi Cisco Router

Tugas 2 - Pertemuan 10



Troubleshoot 1

Apa penyebeab PC3 tidak dapat melakukan komunikasi dengan device lain ?

PC 3 tidak dapat melakukan komunikasi, karena pada PC3 ip yang digunakan adalah "192.168.11.13" seharusnya mengunakan "192.168.10.13", yang dimana

sudah di setting pada router pusat batas ip adalah 192.168.1



Troubleshoot 2

Apa penyebeab PC2 tidak dapat melakukan komunikasi dengan device lain ?

  PC 2 tidak dapat melakukan kominkasi, karena pada PC2 gateway yang di berikan adalah

"192.168.11.1" yang dimana seharusnya menggunakan "192.168.10.1"  seperti

yang lainnya agar bisa berkomunikasi

Troubleshoot 3

Apa penyebeab PC1, PC2 dan PC3 tidak dapat melakukan komunikasi dengan router ?

Penyebab PC1,PC2 dan PC3 tidak dapat berkomunikasi dengan router, karena pada ip

router di set menggunakan ip "192.168.1.1" dan pada komputer menggunakan

"12.168.10.1"

2. Gunakan IP address 172.168.10.1/24 pada router

3. pastikan PC1, PC2 dan PC3 dapat berkomunikasi dengan router.
